Manipulation des fûts pour la production pharmaceutique vétérinaire : une solution Servolift innovante
Servolift a conçu une solution avancée pour la manutention des fûts, spécifiquement adaptée aux exigences strictes de la production pharmaceutique pour Boehringer Ingelheim. Cette innovation répond à des défis techniques complexes, notamment la rapidité des processus, des contraintes d’espace sévères, ainsi que des normes de sécurité et de qualité rigoureuses.
Maximiser la vitesse et l’efficacité des processus
Le défi principal résidait dans la nécessité d’atteindre une vitesse de traitement maximale pour alimenter sans interruption la machine d’emballage Uhlmann en aval. Boehringer Ingelheim a imposé des délais très serrés pour le cycle de vidange des fûts : 90 secondes pour un cycle complet de vidange et 60 secondes pour le cycle de retour des fûts vides.

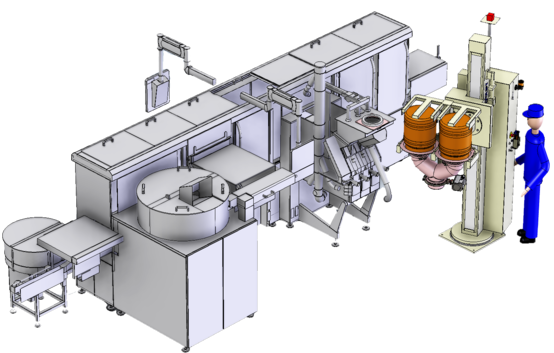

Solution Servolift : Un système permettant de manipuler simultanément deux fûts de 55 litres. Cette conception double le débit de matériaux par cycle de levage, garantissant ainsi le respect des cadences strictes du processus.
Optimiser l’espace dans un environnement contraint
L’installation devait être réalisée dans une salle blanche de production avec des contraintes architecturales très strictes, notamment une hauteur sous plafond limitée à seulement 3 000 mm. Cette contrainte réduisait les possibilités mécaniques pour la conception du dispositif de levage et de basculement.
Solution Servolift : Une colonne de levage hydraulique compacte accompagnée d’un bras de support télescopique, permettant de réaliser les mouvements complexes de levage, pivotement et basculement dans un espace restreint.
Conformité aux exigences pharmaceutiques et de sécurité
L’un des enjeux majeurs était de garantir que le système réponde aux normes pharmaceutiques rigoureuses, notamment celles relatives aux Bonnes Pratiques de Fabrication (BPF). En particulier, les exigences de nettoyage et de stérilité étaient cruciales dans cette salle blanche dédiée à la fabrication de médicaments vétérinaires.
Solution Servolift : L’intégration du concept “Hygienic Design” avec des matériaux adaptés tels que l’acier inoxydable 316L pour les surfaces en contact avec les produits. La conception permet un nettoyage facile, avec des pièces démontables et adaptées aux machines de lavage BPF. De plus, un système de verrouillage à cônes garantit une étanchéité parfaite entre les fûts et l’entonnoir, empêchant toute émission de poussière.
Flexibilité opérationnelle et sécurité optimale
En plus des performances techniques, la facilité d’utilisation et la sécurité étaient des critères essentiels. L’accès à la machine d’emballage Uhlmann pour l’entretien devait être optimisé, tout en assurant la sécurité du personnel.
Solution Servolift : Un système avec deux positions de stationnement spécifiques permettant de pivoter la colonne de levage hors de la zone de travail, facilitant ainsi les interventions de maintenance. La sécurité est assurée par un “mode homme mort”, un bouton de sécurité qui ne permet le mouvement que lorsqu’il est enfoncé, et un ensemble de verrouillages mécaniques et électriques empêchant toute manipulation dangereuse.
Cette solution innovante de Servolift démontre l’importance d’une conception soigneusement pensée pour répondre aux défis complexes de l’industrie pharmaceutique, garantissant à la fois efficacité, sécurité, et conformité aux normes les plus strictes.
